Вот сделал утилитку для вывода отчета в виде таблицы из скрипта. Всегда этого не хватало.

Известно, что для автоматизации Visio можно использовать не только VBA и различные виды Add-On и Add-In, но и скрипты на js, vbs, python и т.д. Скрипты хороши тем, что им не нужны никакие инсталляторы, они не мешают безопасности Visio и не требует наличия в системе каких-либо дополнительных компонентов. Вот только с представлением данных небольшая проблема. Строку с результатом вывести легко. А если нужна табличка, то приходится выводить в файл, который потом нужно открывать в другом приложении.

Решил побороть эту проблему с помощью Internet Explorer. Раз уж он есть в любой Windows системе, пусть поработает. В результате получилась процедура, которая выводит произвольный массив в виде таблички.

Для удобства формирования в качестве входного формата взят массив массивов. То есть одномерный массив (строки), каждый элемент которого является одномерным массивом (столбцы). Двумерный массив был бы более естественным, но его тяжелее динамически расширять. Количество строк и столбцов не ограничено.

Текст процедуры:

Private Sub ReportToIE(ByVal ar)
    Dim ie
    If TypeName(ar) = "String" Then  'error message
        s = ar
    ElseIf IsArray(ar) Then          'Array of arrays
        r0 = LBound(ar)
        r1 = UBound(ar)
        c0 = LBound(ar(0))
        c1 = UBound(ar(0))
        s = "<table>"
        For i = r0 To r1
            s = s & "<tr>"
            For j = c0 To c1
                s = s & "<td>" & ar(i)(j) & "</td>"
            Next
            s = s & "</tr>"
        Next
        s = s & "</table>"
    Else
        s = "Unknown error"
    End If

    Set ie = CreateObject("InternetExplorer.Application")
    ie.Silent = True

    ie.AddressBar = False
    ie.Fullscreen = False
    ie.MenuBar = False
    ie.Resizable = False
    ie.StatusBar = False
    ie.Toolbar = False

    ie.Height = 300
    ie.Width = 480

    ie.Navigate "about:blank"
    ie.Document.Write s
    ie.Visible = True
'    ie.Quit
'    Set ie = Nothing
End Sub

Для использования нужно сформировать массив указанного формата и обратиться к процедуре. Она откроет окошко в IE и выведет в нем данные из массива в виде таблички.

Пример использования

Например, нам захотелось увидеть список открытых в данный момент окон Visio. Мы знаем, что на верхнем уровне всегда имеется как минимум одно окно с рисунком. У него несколько подчиненных окон - трафареты, ShapeData и т.д. Кроме того, могут быть еще окна на верхнем уровне, например свободные трафареты (в том числе и скрытые).

Пусть вот такая процедура соберет нам нужные данные в массив:

Sub ListWindowsToIE()
    Dim c()
    s = "Window Caption;Type;Visibility;Level"
    b = Split(s, ";")
    ReDim a(0)
    a(0) = b
    For i = 1 To vApp.Windows.Count
        Set w1 = vApp.Windows(i)
        s = w1.Caption & ";" & w1.Type & ";" & w1.Visible & "; level 1"
        AddRow s    'to a
        If w1.Windows.Count > 0 Then
            For j = 1 To w1.Windows.Count
                Set w2 = w1.Windows(j)
                s = w2.Caption & ";" & w2.Type & ";" & w2.Visible & ";"
                AddRow s
            Next
        End If
    Next
    ReportToIE a
End Sub
Private Sub AddRow(ByVal newrow)
    n = UBound(a) + 1
    ReDim Preserve a(n)
    a(n) = Split(newrow, ";")
End Sub

Ну и наконец, нужен головной скрипт, который будет обращаться к этим процедурам.

Dim a()
Dim vApp

    On Error Resume Next
    Err.Clear
    Set vApp = GetObject(,"Visio.Application")
    If Err.Number > 0 Then
        MsgBox "Visio is not opened"
        WScript.Quit
    End If
    On Error Goto 0
    ListWindowsToIE

Задача головного скрипта - найти открытое приложение Visio. С остальным справится ListWindowsToIE.
Собираем все это в файлик с расширением .VBS и проверяем, как оно работает. Открываем Visio, открываем в нем трафарет в скрытом окне. Открываем ShapeSheet.

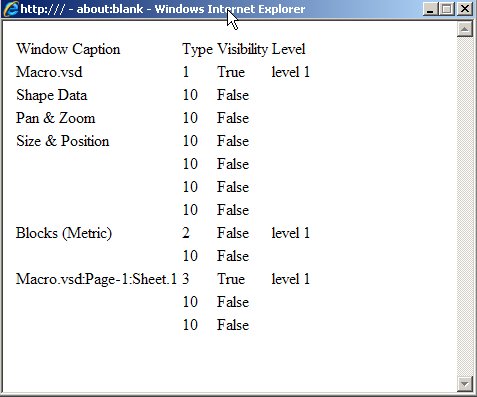

Наконец, щелкаем по иконке скрипта и видим отчет



В главном окне - шесть подчиненных, причем все скрытые.

Еще на первом уровне - скрытое окно с трафаретом Blocks, у которого в свою очередь одно подчиненное. (Это Drawing Explorer для трафарета).

Также на первом уровне выводится ShapeSheet (видимый) с двумя скрытыми подчиненными окнами.

Еще раз напоминаю преимущества такого способа:
- отсутствие необходимости инсталляторов;
- работа со всеми версиями Windows и Visio (в пределах локальной машины);
- ничего не добавляется в файл Visio;
- отсутствие требований к установленным компонентам и исполняющим системам;
- отсутствие промежуточных файлов (как это было бы при выводе в CSV-Excel).
