Геннадий Туманов. 23 ноября 2014 г.
В прилагаемом файле находится дистрибутив VisioGraphLab.
VisioGraphLab - дополнение Visio для работы с графами. Дополнение позволяет строить графы вручную, импортировать их из Excel и даже из самого Visio. В частности, автоматически может отображаться граф зависимостей между ячейками шейп-листа Visio.
Реализованы типовые операции с графами: топологическая сортировка, поиск кратчайшего пути, нахождение максимального потока.
Из разряда простейших инструментов упорядочения изображения графов предлагается функция выделения связанного подграфа, содержащего выбранную вершину.
По степени готовности дополнение находится где-то на уровне бета-версии. Заявленные функции работоспособны, проверены в Visio 2007 и Visio 2010. Ошибки пока возможны и будут устраняться по мере обнаружения.
Цель публикации - получение отклика от возможных пользователей, сведений об обнаруженных ошибках и предложений по изменению или расширению функциональных возможностей.
Инструкция по работе с приложением входит в состав установочного пакета, а также при желании может быть загружена отдельно без установки всего пакета (в формате PDF).
Примеры работы дополнения:

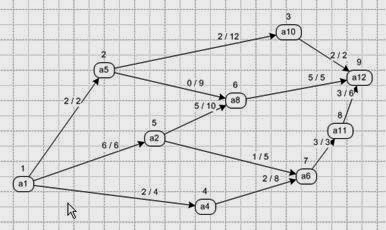

Расчет потока

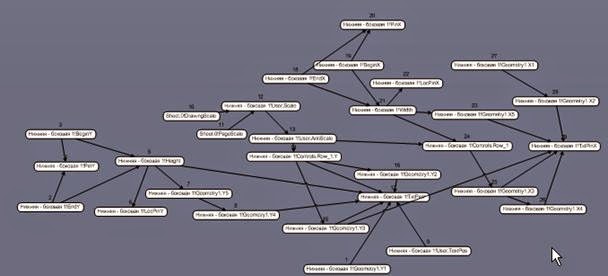

Граф взаимозависимостей ячеек шейп-листа Visio

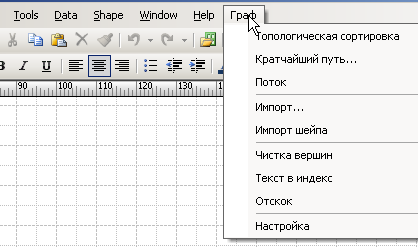

Дополнительное меню в Visio 2007

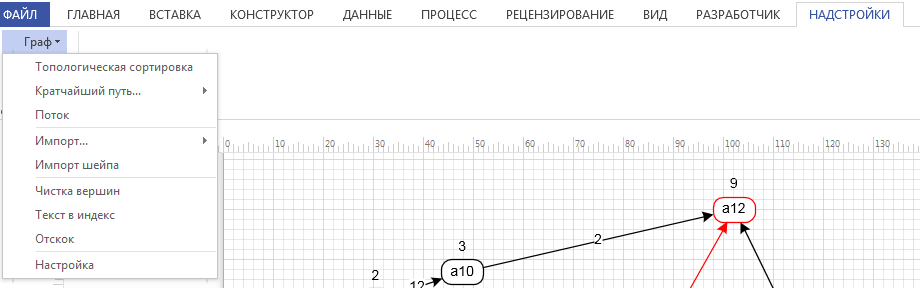

Дополнительное меню в Visio 2010
P.S. Неудачно выбранное название GraphLab заменено на VisioGraphLab. В инструкции пока остается старая редакция.
Также доступна загрузка с основного сайта.
